Detalhes do produto

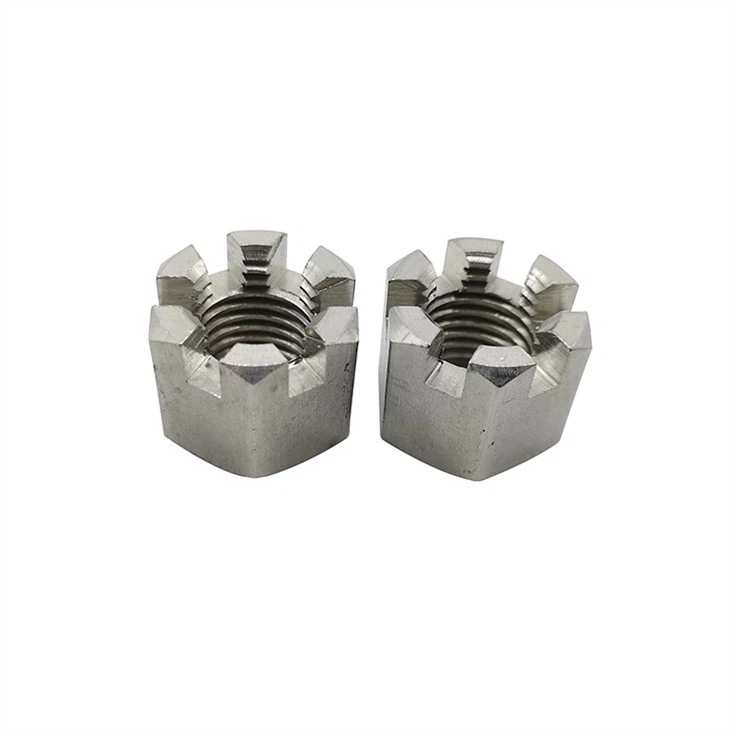

Nome do produto: Porcas com fenda hexagonal
Padrão: DIN935
Material: Aço inoxidável 316
Nota: A4-70
Tamanho: M4 a M100 disponível
Especificações do produto
![V7YYL%]YSJA8}V@R465@YUX](/Content/uploads/2021714974/202111061059410844d572b13747ce9d03235d456141d5.jpg)
D(mm) | P(mm) | M(mm) | N(mm) | S(mm) | W(mm) | ||||
min | máximo | min | máximo | min | máximo | min | máximo | ||
M4 | 0.7 | 4.7 | 5 | 1.2 | 1.45 | 6.78 | 7 | 2.9 | 3.2 |
M5 | 0.8 | 5.7 | 6 | 1.4 | 1.65 | 7.78 | 8 | 3.7 | 4 |
M6 | 1 | 7.14 | 7.5 | 2 | 2.25 | 9.78 | 10 | 4.7 | 5 |
M7 | 1 | 7.64 | 8 | 2 | 2.25 | 10.73 | 11 | 5.2 | 5.5 |
M8 | 1/1.25 | 9.14 | 9.5 | 2.5 | 2.75 | 12.73 | 13 | 6.14 | 6.5 |
M10 | 1/1.25/1.5 | 11.57 | 12 | 2.8 | 3.05 | 15.73/16.73 | 16/17 | 7.64 | 8 |
M12 | 1.25/1.5/1.75 | 14.57 | 15 | 3.5 | 3.8 | 17.73/18.67 | 18/19 | 9.64 | 10 |
M14 | 1.5/2 | 15.57 | 16 | 3.5 | 3.8 | 20.67/21.67 | 21/22 | 10.57 | 11 |
M16 | 1.5/2 | 18.48 | 19 | 4.5 | 4.8 | 23.67 | 24 | 12.57 | 13 |
M18 | 1.5/2/2.5 | 20.16 | 21 | 4.5 | 4.8 | 26.16 | 27 | 14.57 | 15 |
M20 | 1.5/2/2.5 | 21.16 | 22 | 4.5 | 4.8 | 29.16 | 30 | 15.57 | 16 |
M22 | 1.5/2/2.5 | 25.16 | 26 | 5.5 | 5.8 | 31/33 | 32/34 | 17.57 | 18 |
M24 | 2/3 | 26.16 | 27 | 5.5 | 5.8 | 35 | 36 | 18.48 | 19 |
M27 | 2/3 | 29.16 | 30 | 5.5 | 5.8 | 40 | 41 | 21.48 | 22 |
M30 | 2/3.5 | 32 | 33 | 7 | 7.36 | 45 | 46 | 23.48 | 24 |
M33 | 2/3.5 | 34 | 35 | 7 | 7.36 | 49 | 50 | 25.48 | 26 |
M36 | 3/4 | 37 | 38 | 7 | 7.36 | 53.8 | 55 | 28.48 | 29 |
M39 | 3/4 | 39 | 40 | 7 | 7.36 | 58.8 | 60 | 30.28 | 31 |
M42 | 3/4.5 | 45 | 46 | 9 | 9.36 | 63.1 | 65 | 33.38 | 34 |
M45 | 3/4.5 | 47 | 48 | 9 | 9.36 | 68.1 | 70 | 35.38 | 36 |
M48 | 3/5 | 49 | 50 | 9 | 9.36 | 73.1 | 75 | 37.38 | 38 |
M52 | 3/5 | 52.8 | 54 | 9 | 9.36 | 78.1 | 80 | 41.38 | 42 |
M56 | 4/5.5 | 55.8 | 57 | 9 | 9.36 | 82.8 | 85 | 44.38 | 45 |
M60 | 4/5.5 | 61.8 | 63 | 11 | 11.43 | 87.8 | 90 | 47.38 | 48 |
M64 | 4/6 | 64.8 | 66 | 11 | 11.43 | 92.8 | 95 | 50.26 | 51 |
M68 | 4/6 | 67.8 | 69 | 11 | 11.43 | 97.8 | 100 | 53.26 | 54 |
M72 | 4/6 | 71.8 | 73 | 11 | 11.43 | 102.8 | 105 | 57.26 | 58 |
M76 | 4/6 | 74.8 | 76 | 11 | 11.43 | 107.8 | 110 | 60.26 | 61 |
M80 | 4/6 | 77.6 | 79 | 11 | 11.43 | 112.8 | 115 | 63.26 | 64 |
M85 | 4/6 | 86.6 | 88 | 14 | 14.43 | 117.8 | 120 | 67.26 | 68 |
M90 | 4/6 | 90.6 | 92 | 14 | 14.43 | 127.5 | 130 | 71.26 | 72 |
M100 | 4/6 | 98.6 | 100 | 14 | 14.43 | 142.5 | 145 | 79.26 | 80 |
Característica
Estas porcas hexagonais de aço inoxidável 316 têm excelente resistência química e não magnética.
Também conhecidas como porcas castelo, prenda-as inserindo um contrapino ou fio de segurança através das ranhuras da porca e um orifício perfurado no parafuso para resistência leve ao afrouxamento.
Eles não são recomendados para uso em peças expostas a alta vibração porque o pino é propenso a cisalhamento sob estresse prolongado.
A altura inclui os slots. Contrapinos não estão incluídos.
